广东SCB10-50KVA/10KV/0.4KV干式变压器

日期:2020-08-19 人气:12549

广东SCB10-50KVA/10KV/0.4KV干式变压器

  一、 广东SCB10-50KVA/10KV/0.4KV广东广东广东干式变压器用途:

  用于F1级广东广东干式变压器,GB 1094.11-2007《广东干式变压器》的28.3干式变压器燃烧性能试验测量。

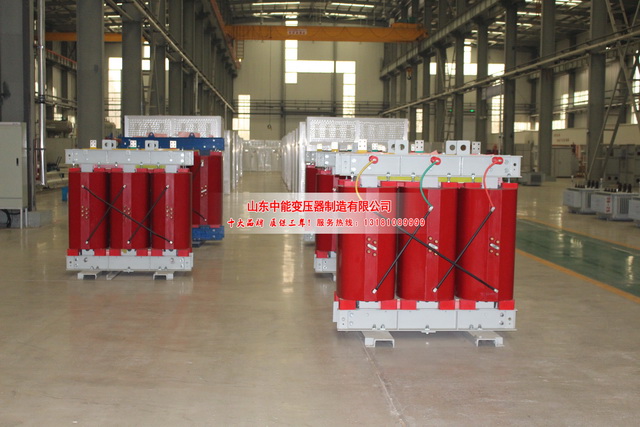

广东SCB10-50KVA/10KV/0.4KV广东广东广东干式变压器

  二、 广东SCB10-50KVA/10KV/0.4KV干式变压器参数要求:

  1. 安装要求

  设备使用面积为长≥3.5m×深≥3.5m×高≥9m,周围留有适当的维护空间。

  2.广东SCB10-50KVA/10KV/0.4KV干式变压器 技术参数要求

  1) 腐蚀性及有害气体逸出的检测:卤化物成分及含量的检测;

  2) 进气温度:(20.2)℃;

  3) 进气流速:0.210×(1.15%)m3/s;(756 m3/H ;12600L/min)

  4) 试验开始时,试验箱内部、入口处空气及试品的温度均在15℃~30℃之间;

  5) 辐射板功率:24kW;

  6) 辐射板温度:(750.5)℃;

  7) 试验时间:(0-120)min(可设定);

  8) 温度的测量:实时监控整个试验过程的温度数据及温升值,热电偶精度.0.1℃;

  9) 测量段内透光率:(0-100)%;

  10) 测量段内透光率精度:3%;

  11) 试品称量范围:(0-2000)kg;

  12) 试品称量精度:≤.0.5%;

  13) 试验箱采用耐热钢板,厚度为1.5mm~2.0mm,加装耐火观察窗。

  3. 功能要求

  功能满足GB 1094.11-2007《电力变压器 第11部分:干式变压器》的28.3 F1级干式变压器燃烧性能试验要求;

  试验前对燃烧试验箱进行校准,校准结果包括空气流量、测量段内的温度、调节阀或抽气系统的调节量等;

  试验时能够实时监控整个试验过程中各参数(包括温度,透光率,空气流量等)的情况,试验前后对试品质量的称量以及能量的计算等。

  后台测试软件能够做成一个显示界面,并能实现权限设置功能、通讯功能、参数设置功能、系统校准功能、数据曲线功能、报表导出功能、保存数据功能、开始停止功能以及系统帮助功能等。在此界面可以进行试验的操作,数据的处理、试验报表以及曲线的生成打印。

  4. 广东SCB10-50KVA/10KV/0.4KV干式变压器试验测试记录要求

  在整个试验过程中要求记录(1)酒精燃烧时间和通电加热时间;(2)各温度值,从试验开始起(酒精点燃时开始),每隔1min或更短时间记录一次;(3)在测量段内传输的可见光的连续记录值(%),(4)每隔1min或更短时间测量的测量段内的空气流量(m3/s);并能绘制相应的数据曲线,数据曲线参照图1(包括温度时间曲线,透光率时间曲线,空气流量时间曲线等);(5)整个燃烧过程。

  后台测试软件实现温升计算,计算结果具备判定功能,判定准则见标准28.8要求;

  整个试验测试记录以WORD文档形式保存打印。
